■  产品用途

20kA、40kA二级浪涌保护器广泛用于光伏电站、充电站、住宅楼、移动通信基站、电信机房、工业厂矿等电源系统，如各种充电桩、充电机、汇流箱、配电站、配电房、配电柜、交直流配电屏以及其它各种重要且易遭受雷击的设备。

■产品特点

●作为低压电源系统第二级电源SPD防雷器使用

●高放电能力，无功耗，可靠性高，寿命长的二级电涌保护器

●内置过热断路装置，安全可靠

●35mm 导轨安装，标准模块化设计

●适用于不同电网制式，保护更全面

●易于连接，由两部分组成，包括底座和可拔插的保护模块

■  技术参数

■安装说明

●安装前必须切断电源，严禁带电操作。

●建议在防电涌保护器前端串联熔断器或自动断路器。

●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为中线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

●带遥信电涌保护器，左1、中间2、右3，1（NC）和2（COM）之间常闭，2（COM）和3（NO）之间常开。

●二级浪涌保护器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈蓝色或遥信端子输出报警信号时，表示SPD防雷器发生故障，应及时维修或更换。

●并联式电源防雷模块应并联安装。连接线要求牢固可靠，且要求短、粗、直。

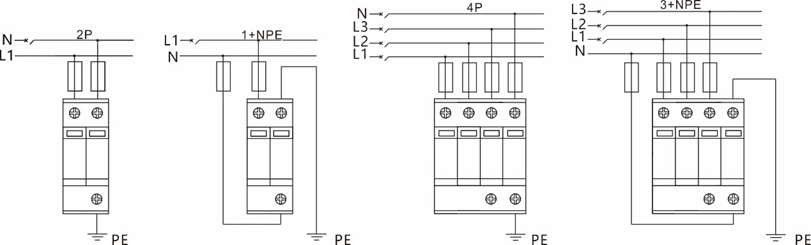

■安装示意图

■尺寸示意图
